1092002973: مبرد الزيت

لفهم سبب أهمية مبرد الزيت من أطلس كوبكو 1092002973 Oil Cooler، من المفيد فهم ما يحدث داخل ضاغط الهواء بالطرد المركزي من أطلس كوبكو أثناء التشغيل العادي.

الدور الحاسم لمبرد الزيت في ضواغط الهواء بالطرد المركزي

Atlas Copco’s centrifugal compressors, such as the ZH+ series, feature an integrated design that includes internal piping, coolers, motor, lubrication, inlet guide vanes, and a control system — all working together as a unified package. Within this system, the oil circuit is not just a lubricating mechanism; it is the primary thermal management backbone of the entire machine. The oil absorbs heat from the gearbox, bearings, and seals throughout the compression process, and if that heat is not continuously and efficiently extracted, temperatures rise to dangerous levels within minutes.

بدون مبرد زيت يعمل بشكل صحيح، ستزداد درجة حرارة الزيت بسرعة، مما يؤدي إلى انخفاض اللزوجة وقدرة التشحيم. يمكن أن يؤدي ذلك إلى زيادة البلى على أجزاء الضاغط الحيوية وانخفاض كفاءة الطاقة والأعطال المكلفة المحتملة.

تم تصميم مبرد الزيت 1092002973 خصيصًا لمنع هذا السيناريو بالضبط. فهو يستخدم مبادئ التبادل الحراري المتقدمة لتنظيم درجة حرارة زيت التشحيم بفعالية. أثناء تشغيل الضاغط، يقوم المبرد بنقل الحرارة الزائدة من زيت التشحيم عالي الحرارة إلى وسيط التبريد، مما يضمن احتفاظ الزيت بنطاق درجة حرارة التشغيل المثلى. هذا لا يحمي المكونات الداخلية للضاغط من التلف الحراري فحسب، بل يحافظ أيضًا على لزوجة الزيت بمرور الوقت، مما يعني أن جودة التشحيم تظل ثابتة طوال فترة الخدمة.

تقوم شركة أطلس كوبكو بتصميم مبرد الزيت هذا بهياكل تبادل حراري مُحسَّنة، وعادةً ما تعتمد على مكونات أساسية من الألومنيوم أو الفولاذ المقاوم للصدأ لتعزيز التوصيل الحراري. والنتيجة هي مكون يوفر كفاءة في تبديد الحرارة وإطالة عمر الضاغط وتقليل النفقات التشغيلية - مع إمكانية إطالة العمر التشغيلي للضاغط بما يصل إلى 251 تيرابايت 3 تيرابايت.

من وجهة نظر فنية، يعد استخدام مبرد زيت أصلي من أطلس كوبكو بدلاً من بديل غير معتمد أمرًا بالغ الأهمية. إن تفاوتات الأبعاد، ومعدلات التدفق، ومعدلات الضغط، ومواصفات المواد لهذا المبرد مطابقة تمامًا للتصميم الهيدروليكي والحراري لضاغط الطرد المركزي من سلسلة ZH. يمكن أن يتسبب المبرد الذي لا يتطابق مع هذه المعلمات - ولو بشكل طفيف - في حدوث اختلالات في ضغط الزيت، أو عدم كفاية رفض الحرارة، أو فشل سابق لأوانه في دائرة التبريد.

مواصفات المنتج

المعلمة	التفاصيل
رقم الجزء	1092002973
اسم الجزء	مبرد الزيت
الشركة المصنعة	أطلس كوبكو
الشركة المنتجة	WUX
المنشأ	الصين
رمز التعريفة	8419508090
الطول	710 مم
العرض	230 مم
الارتفاع	200 مم
الوزن	31.16 كجم
الحالة	جديد تماماً، أصلي أصلي
مصدر التوريد	Atlas Copco (Shanghai) Trading Co., Ltd.

لقد قمنا ببيع هذا المنتج مباشرة

At ACD, we do not simply list products — we physically handle, inspect, and verify every component before it reaches our customers. The 1092002973 Oil Cooler is no exception.

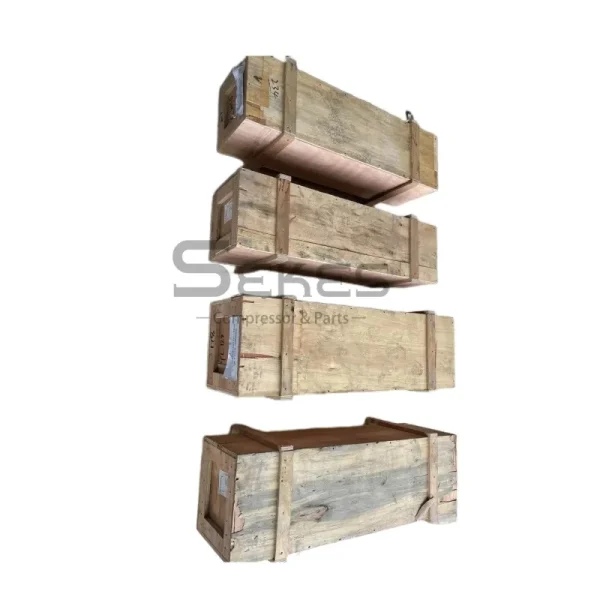

عندما يصل مبرد الزيت هذا إلى مستودعاتنا، فإنه يأتي مختومًا داخل صندوق خشبي يحمل علامة أطلس كوبكو التجارية، ومبخرًا ومختومًا بشعار أطلس كوبكو الرسمي - وهو مستوى من العناية بالتغليف يميز على الفور مكونًا أصليًا من مصدر المصنع عن أي شيء آخر في السوق. صُمم الصندوق خصيصًا للشحن الدولي، مما يحمي زعانف المبرد المصنوعة من الألومنيوم ومنافذ التوصيل من التلف أثناء النقل عبر أي مسافة.

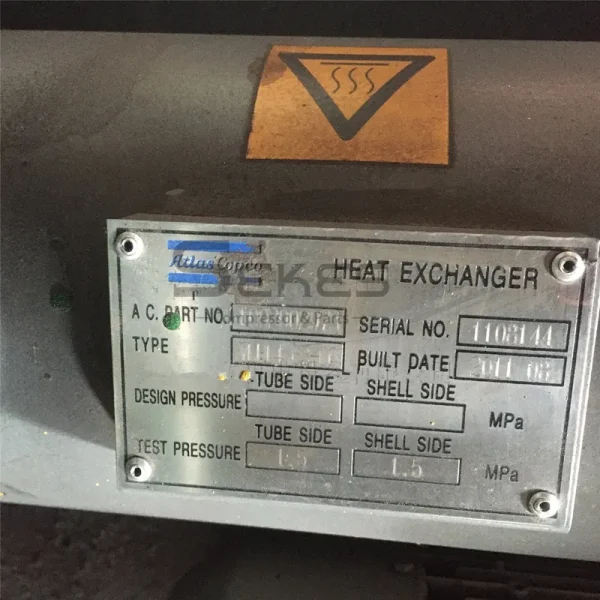

عند فتح الصندوق، تجد المنتج نفسه يحمل لوحة اسم مطبوعة بوضوح على جسم المبرد مباشرةً. وتتضمن هذه اللوحة جميع معلمات التعريف المهمة التي تتوقعها من أحد مكونات أطلس كوبكو الأصلية: رقم الجزء الكامل المكون من عشرة أرقام 1092002973، ورقم تسلسلي فريد يمكن تتبعه إلى المصنع، وتاريخ التصنيع، بالإضافة إلى قيم الضغط التصميمي وضغط الاختبار - وكلها مقروءة بوضوح ومطبوعة في المصنع. هذه المعلمات ليست ملصقات لاصقة يمكن تقشيرها أو إعادة طباعتها؛ فهي موسومة بشكل دائم كجزء من نظام تتبع جودة الوحدة.

We source this product directly from Atlas Copco (Shanghai) Trading Co., Ltd., which is the authorized trading entity of Atlas Copco in China. Every unit we supply is brand new and comes with verified authenticity documentation. Based on our firsthand experience handling this part repeatedly, we are fully confident in stating: this is 100% genuine, brand-new قطعة غيار أصلية من أطلس كوبكو.

استبدال مبرد الزيت: دليل خطوة بخطوة

إن استبدال مبرد الزيت في ضاغط الطرد المركزي من أطلس كوبكو هو نشاط صيانة مخطط له يجب أن يقوم به فني مؤهل باتباع دليل خدمة أطلس كوبكو الرسمي لطرازك المحدد. الإجراء العام هو كما يلي:

• الخطوة 1 - الإعداد والإغلاق الآمن. قم بإيقاف تشغيل الضاغط تمامًا وعزل مصدر الطاقة الرئيسي باستخدام إجراء الإغلاق/الإيقاف المؤقت (LOTO). اترك الماكينة لتبرد لمدة 30 دقيقة على الأقل. تأكد من تخفيف كل الضغط بالكامل من دائرة الزيت عن طريق التحقق من قراءة مقياس الضغط إلى الصفر قبل المتابعة.
• الخطوة 2 - استنزاف دائرة الزيت ضع حاوية تجميع زيت مناسبة أسفل نقطة تصريف المبرد. افتح صمام التصريف في دائرة الزيت واترك زيت التشحيم يصرف بالكامل. تخلص من الزيت المستخدم أو أعد تدويره وفقًا للوائح البيئية المحلية.
• الخطوة 3 - فصل خطوط مياه التبريد (إذا كانت مبردة بالماء) إذا كانت الوحدة تستخدم تكوين التبريد بالماء، أغلق صمامات إمداد مياه التبريد. افصل خراطيم مياه التبريد المدخل والمخرج من المبرد، واترك المياه المتبقية للتصريف. استخدم أدوات مشبك خرطوم مناسبة لتجنب إتلاف التركيبات.
• الخطوة 4 - إزالة وصلات مدخل الزيت ومخرج الزيت قم بفك وإزالة شفاه أنبوب مدخل الزيت والمخرج أو وصلات الخرطوم الموجودة على جسم المبرد بعناية. افحص جميع حشوات مانع التسرب والحلقات الدائرية في هذه المرحلة وضعها جانبًا لاستبدالها. لا تعيد استخدام مكونات مانع التسرب القديمة.
• الخطوة 5 - قم بفك وإزالة مبرد الزيت القديم قم بإزالة جميع براغي التثبيت التي تثبت المبرد على الكتيفة أو هيكل المبيت. بمساعدة فني ثانٍ إذا لزم الأمر (نظراً لوزن هذه الوحدة البالغ 31.16 كجم)، استخرج مبرد الزيت القديم بعناية من موضع تركيبه.
• الخطوة 6 - فحص منطقة التركيب قبل تركيب المبرد الجديد، افحص سطح التركيب والكتيفة وجميع الأنابيب المحيطة به بحثًا عن علامات التآكل أو التشقق أو التلوث المتبقي. نظف جميع أسطح التزاوج جيدًا.
• الخطوة 7 - تركيب مبرد الزيت 1092002973 الجديد 1092002973 ضع مبرد زيت أطلس كوبكو الأصلي الجديد في موقع التركيب. قم بتركيب حشوات مانعة للتسرب وحلقات على شكل حرف O جديدة في جميع نقاط التوصيل - استخدم دائمًا مواد منع التسرب الموصى بها من Atlas Copco. اربط جميع مسامير التثبيت بعزم الدوران وفقًا للقيم المحددة في دليل الخدمة. أعد توصيل جميع وصلات أنابيب الزيت والماء بإحكام.
• الخطوة 8 - إعادة التعبئة واختبار الضغط Refill the oil circuit with the correct grade and quantity of Atlas Copco approved زيت التشحيم. Restore the cooling water supply. Perform a static pressure check on the oil circuit connections before starting the compressor, checking for any signs of leakage.
• الخطوة 9 - إعادة التشغيل والتحقق قم بتشغيل الضاغط ومراقبة درجة حرارة الزيت وضغط الزيت ودرجة حرارة ماء التبريد لأول 30 دقيقة من التشغيل. تحقق من أن جميع القراءات ضمن معايير التشغيل العادية المحددة في دليل الماكينة.
• الخطوة 10 - التسجيل والتوثيق سجل تاريخ الاستبدال واسم الفني والرقم التسلسلي للقطعة الجديدة وقراءات التشغيل في سجل صيانة الضاغط. هذا التوثيق ضروري لإدارة الضمان وتخطيط الصيانة المستقبلية.

نبذة عن شركة أطلس كوبكو

إن ضاغط الهواء بالطرد المركزي ZH من أطلس كوبكو هو نتيجة سنوات من الخبرة في تصميم ضاغط الهواء الخالي من الزيت تقنية ZH+، وصُممت السلسلة ZH+ مع مراعاة سهولة الصيانة لتقليل تكاليف الصيانة.

تأسست شركة أطلس كوبكو في السويد عام 1873، وهي واحدة من أكثر الأسماء احتراماً في العالم في مجال التكنولوجيا الصناعية. وبفضل عملياتها التي تغطي أكثر من 180 دولة وأكثر من 150 عامًا من الابتكار الهندسي المستمر، أصبحت الشركة معيارًا عالميًا لأنظمة الهواء المضغوط وحلول التفريغ والأدوات الصناعية وتقنيات الطاقة. في قطاع الهواء المضغوط على وجه التحديد، تُعد شركة أطلس كوبكو رائدة في هذا المجال، وتحظى بثقة المصنعين ومنتجي الطاقة وشركات الأدوية ومعالجي الأغذية ومصنعي أشباه الموصلات في جميع أنحاء العالم.

تم تصميم ضواغط الطرد المركزي ZH+ من أطلس كوبكو وتصنيعها وفقًا لمعايير ISO 9001 وISO 14001 وISO 22000 وOHSAS 18001 وتوفر هواءً خاليًا من الزيت معتمدًا وفقًا لمعيار ISO 8573-1 CLASS 0 (2010). وهذا يعني عدم وجود خطر التلوث بالزيت في مخرجات الهواء المضغوط النهائي - وهو مطلب بالغ الأهمية في العديد من الصناعات المنظمة.

صُممت جميع مكونات ZH+ وفقًا لممارسات هندسية داخلية طويلة الأمد ومتوافقة تمامًا مع معايير معهد البترول الأمريكي، وهي سهلة الصيانة والتفكيك وإعادة التجميع، كما أن مئات الآلاف من ساعات التشغيل الثابتة تعطي دليلًا على التزام شركة أطلس كوبكو طويل الأمد بالخدمة والدعم.

كل قطعة غيار أصلية من أطلس كوبكو - بما في ذلك مبرد الزيت 1092002973 - تم تصميمها واختبارها في نفس إطار معايير الجودة الصارمة هذه، مما يضمن التوافق التام للنظام والموثوقية على المدى الطويل.

لماذا تختارنا؟

نحن مورد محترف شامل لأنظمة ضواغط الهواء وقطع الغيار الخاصة بشركة أطلس كوبكو. مع أكثر من 10 سنوات من الخبرة في مجال المبيعات والصيانة، اكتسب فريقنا معرفة تقنية عميقة وشبكة توريد عالمية موثوقة مبنية على شراكات مباشرة مع قنوات أطلس كوبكو الرسمية في الصين.

يتم شراء مبرد الزيت 1092002973 الذي نقوم بتوريده مباشرةً من شركة أطلس كوبكو (شنغهاي) للتجارة المحدودة. - وهي الكيان التجاري الرسمي لشركة أطلس كوبكو في الصين - مما يضمن أن كل وحدة طازجة من المصنع، ويمكن تتبعها بالكامل، ومدعومة بعملية ضمان الجودة الخاصة بشركة أطلس كوبكو. لا نتعامل أبدًا في البدائل غير المصرح بها أو الأجزاء المعاد تعبئتها.

إن مهمتنا واضحة ومباشرة: تقديم منتجات أصلية وجديدة تمامًا مقترنة بخدمة احترافية موثوقة، مما يساعد العملاء في جميع أنحاء العالم على الحفاظ على عمليات هواء مضغوط مستقرة وفعالة وغير متقطعة. سواءً كنت بحاجة إلى قطعة بديلة واحدة للصيانة الطارئة أو كنت تقوم ببناء استراتيجية طويلة الأجل لمخزون قطع الغيار، فإننا نقدم حلولاً فعالة من حيث التكلفة وشفافة ويمكن الاعتماد عليها قبل البيع وما بعد البيع مصممة خصيصاً لتلبية احتياجاتك التشغيلية المحددة.

نحن ملتزمون بأن نصبح مورداً شاملاً موثوقاً به عالمياً لـ ضاغط هواء أطلس كوبكو, معترف بها ليس فقط لأصالة منتجاتنا ولكن أيضاً لقيمة الشراكة طويلة الأجل التي نقدمها لكل علاقة مع العملاء.

هل أنت مستعد للطلب؟ اتصل بنا اليوم.

لا تدع تعطل نظام التبريد يتسبب في توقف إنتاجك. 1092002973 مبرد الزيت من أطلس كوبكو متوفر في المخزون وجاهز للشحن. سواء كنت بحاجة إلى وحدة واحدة أو طلب بالجملة أو خطة توريد صيانة مخصصة، فإن فريقنا على أهبة الاستعداد لتزويدك بعرض أسعار تنافسي والتحقق من التوافق ودعم الشحن الدولي السريع.

✅ 100% 100% أصلي | ✅ توريد المصنع مباشرة | ✅ 10 سنوات من الخبرة | ✅ توصيل حول العالم

📧 Contact us now for your personalized quote — response within 24 hours guaranteed. Let ACD be your most reliable Atlas Copco parts partner.
