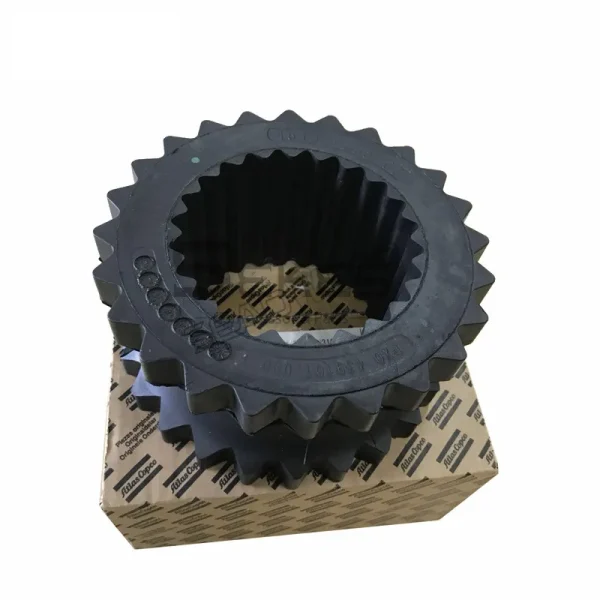

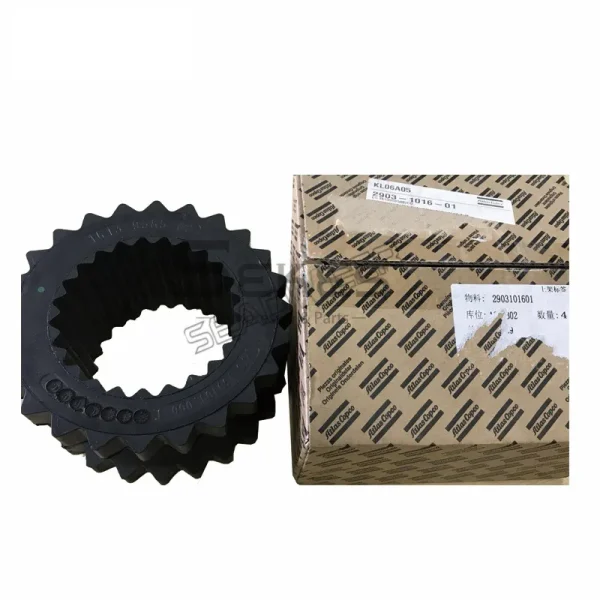

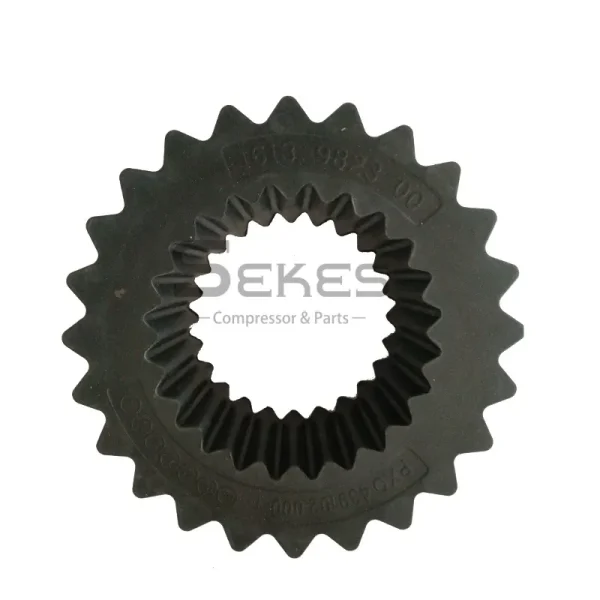

2903101601 (=1613958500): COUPLING ELEMENT

يُعد عنصر التوصيل Atlas Copco 2903101601 (=1613958500) أحد المكونات الأساسية لنقل الطاقة، وقد تم تصميمه وتصنيعه بواسطة شركة Atlas Copco في سلوفاكيا. يحل هذا الجزء الأصلي محل الجزء السابق رقم 1613958500 ويوفر نفس الأداء والموثوقية المصممة في المصنع التي يتوقعها المشغلون الصناعيون في جميع أنحاء العالم من معدات Atlas Copco.

نحن نوفر عنصر التوصيل هذا كقطعة غيار أصلية جديدة تمامًا يتم استيرادها مباشرةً من شركة Atlas Copco (Shanghai) Trading Co., Ltd. وتصل كل وحدة في عبوتها الأصلية من Atlas Copco، كما أنها تستوفي جميع المواصفات المصنعية الأصلية فيما يتعلق بتركيب المواد ودقة الأبعاد وقدرة عزم الدوران.

مقدمة المنتج

In a ضاغط هواء لولبي, the coupling element forms the mechanical bridge between the electric motor shaft and the compressor air end. It transfers rotational torque from the drive motor to the male and female screw rotors while absorbing minor shaft misalignments, dampening vibration, and cushioning torque spikes during startup and load changes. A worn, cracked, or degraded coupling element causes excessive vibration, elevated noise levels, reduced energy efficiency, and — if left unaddressed — permanent damage to bearings, shaft seals, and the air end itself.

يحافظ المشغلون الذين يختارون قطع الغيار الأصلية من Atlas Copco على استثماراتهم في المعدات، ويحافظون على شروط الضمان المصنعي، ويضمنون استمرار جودة إخراج الهواء المضغوط. يتناسب عنصر التوصيل 2903101601 مع مجموعة من ضواغط الهواء اللولبية المزودة بنظام حقن الزيت من سلسلة GA من Atlas Copco، ويوفر عمرًا تشغيليًا يتفوق بفارق كبير على البدائل المتوفرة في سوق قطع الغيار في ظل ظروف تشغيل متطابقة.

مواصفات المنتج

يُدرج الجدول أدناه المواصفات الفنية والتجارية الرسمية لعنصر التوصيل Atlas Copco 2903101601.

المعلمة	القيمة
اسم الجزء	عنصر التوصيل
رقم القطعة الحالي	2903101601
رقم الجزء المستبدل	1613958500
سعر الوحدة	$50 (باستثناء ضريبة القيمة المضافة)
بلد الصنع	بلجيكا
رمز التعريفة الجمركية للنظام المنسق	84839089
الطول	210 ملم
العرض	210 ملم
الارتفاع	120 ملم
الوزن الصافي	1237 جرامًا
الحالة	قطعة غيار أصلية جديدة تمامًا
قناة التوريد	مصدر المعلومات: شركة أطلس كوبكو (شنغهاي) للتجارة المحدودة.
المورد	ACD

الوظائف الأساسية لعنصر التوصيل

نقل العزم

The coupling element transfers rotational power from the motor shaft to the compressor air end with minimal energy loss. Its toothed elastomer profile maintains constant contact under load, ensuring smooth power delivery across the entire operating speed range.

تعويض انحراف المحاذاة

أثناء التشغيل العادي، يتسبب التمدد الحراري واستقرار الهيكل والاهتزاز في حدوث انحرافات طفيفة في المحور والاتجاه الشعاعي والزاوي بين المحرك ووحدة الضغط الهوائي. ويقوم المركب المطاطي المرن لعنصر التوصيل 2903101601 بامتصاص هذه الانحرافات دون إحداث ضغط ميكانيكي إضافي على المحامل والموانع المجاورة.

تخفيف الاهتزازات وامتصاص الصدمات

يؤدي كل تشغيل للضاغط إلى حدوث ارتفاع مفاجئ في عزم الدوران. وتعمل المادة المرنة التي يتكون منها عنصر التوصيل على تخفيف هذه الصدمة، وتقليل الرنين الميكانيكي، وخفض مستوى الضوضاء الإجمالي. ويؤدي تأثير التخميد هذا بشكل مباشر إلى إطالة العمر التشغيلي للمكونات الدقيقة مثل المحامل، وموانع تسرب العمود، وأجزاء الدوار.

الحماية من الحمل الزائد

في حالات الحمل الزائد غير المتوقعة، يعمل عنصر التوصيل كصمام أمان ميكانيكي. حيث تحمي عتبة الفشل المحددة في تصميمه المحرك ووحدة الضغط الهوائية — وهما الأجزاء الأكثر تكلفة — من التلف الجسيم، مما يقلل من تكاليف التوقف عن العمل ويبسط أعمال الإصلاح.

مزايا المنتج

1. دقة مصممة في المصنع

تقوم شركة أطلس كوبكو بتصميم وتصنيع عنصر التوصيل 2903101601 في بلجيكا وفقًا لمعايير أنظمة إدارة الجودة ISO 9001 الصارمة. تتطابق كل وحدة تمامًا مع المقاسات الهندسية المحددة، وهندسة الأسنان، وصلابة المواد المحددة لتصميم الضاغط الأصلي. وتضمن هذه الدقة ملاءمة مثالية، ونقلًا صحيحًا لعزم الدوران، وعمرًا تشغيليًا طويلًا.

2. مادة إيلاستومر عالية الجودة

يستخدم عنصر التوصيل مركبًا مطاطيًا عالي الجودة ومقاومًا للزيت، تم تصميمه خصيصًا لتحمل درجات الحرارة المرتفعة داخل خزانة الضاغط. وتحتفظ هذه المادة بمرونتها وقوة شدها وخصائصها التخميدية على مدار آلاف ساعات التشغيل، حتى عند تعرضها لرذاذ زيت تشحيم الضاغط ودرجات الحرارة المحيطة المرتفعة.

3. عمر خدمة أطول

تتميز عناصر التوصيل الأصلية من Atlas Copco بفترات صيانة أطول بكثير مقارنةً بالبدائل غير الأصلية المتوفرة في سوق قطع الغيار. وتُظهر التجارب الميدانية أن قطع الغيار الأصلية تعمل عادةً لمدة تتراوح بين 8,000 و12,000 ساعة تشغيل قبل الاستبدال المقرر، مما يقلل من تكاليف الصيانة السنوية وانقطاعات الإنتاج.

4. ضمان التوافق التام

نظرًا لأن رقم القطعة 2903101601 يحل محل الرقم 1613958500 بشكل مباشر، يمكن للمشغلين تركيبه دون الحاجة إلى إجراء أي تعديلات على محاور التوصيل أو الأعمدة أو إعدادات المحاذاة الحالية. ويؤدي هذا التوافق التلقائي إلى تبسيط أعمال الصيانة والقضاء على مخاطر حدوث أخطاء هندسية أثناء عملية الاستبدال.

5. حماية المكونات المجاورة

يحافظ عنصر التوصيل عالي الجودة على سلامة الأجزاء المحيطة باهظة الثمن. ومن خلال امتصاص الاهتزازات واختلالات المحاذاة، يقلل الموديل 2903101601 من تآكل محامل المحرك ومحامل وحدة الهواء وموانع تسرب العمود. وعلى مدار دورة حياة الضاغط بأكملها، توفر هذه الحماية وفورات كبيرة في نفقات الإصلاح والاستبدال.

خطوات التثبيت

يضمن التركيب الصحيح الأداء الأمثل والعمر التشغيلي الأقصى. يرجى اتباع الإجراء الموصى به عند استبدال عنصر التوصيل.

الخطوة 1: تجهيز الضاغط للصيانة

قم بتعطيل مصدر الطاقة الرئيسي وتأمينه بعلامة. أفرغ كل الضغط الداخلي للنظام واترك الضاغط يبرد حتى يصل إلى درجة حرارة تسمح بالتعامل معه بأمان. قم بفك لوحة الصيانة المعنية للوصول إلى مجموعة الوصلات الموجودة بين المحرك ووحدة الضغط.

الخطوة 2: فحص محاور التوصيل

قم بتنظيف محاور التوصيل على جانبي المحرك ووحدة الضغط. تحقق من عدم وجود تشققات أو تآكل في حواف الأسنان أو تآكل أو مشابك مفكوكة. استبدل أي محور تظهر عليه علامات تلف أو تآكل مفرط.

الخطوة 3: قم بإزالة عنصر التوصيل القديم

اسحب عنصر التوصيل القديم للخارج من بين المحورين. افحصه بحثًا عن أي علامات تبين وجود تآكل غير متساوٍ أو تشققات أو تدهور في حالة الزيت. قم بتوثيق نمط العطل للمساعدة في تحديد مشكلات المحاذاة أو التشحيم الكامنة.

الخطوة 4: التحقق من محاذاة الأعمدة

قبل تركيب عنصر التوصيل الجديد 2903101601، تحقق من المحاذاة الشعاعية والزاوية بين عمود المحرك وعمود وحدة الهواء. قم بتصحيح أي خلل في المحاذاة يتجاوز التفاوت المسموح به من قبل الشركة المصنعة. فالمحاذاة الصحيحة هي العامل الأهم لضمان عمر طويل لعنصر التوصيل.

الخطوة 5: قم بتركيب عنصر التوصيل الجديد

قم بتزييت حواف الأسنان برفق باستخدام مادة التجميع الموصى بها، إن وجدت. قم بتركيب عنصر التوصيل الجديد بشكل متساوٍ على كلا المحورين. تأكد من التداخل الكامل على كلا الجانبين وتأكد من أن العنصر يقع في منتصف الفجوة.

الخطوة 6: إعادة التجميع والاختبار

أعد تركيب جميع قطع التثبيت ولوحات الخدمة. أعد توصيل التيار الكهربائي وشغّل الضاغط تحت الحمل لمدة لا تقل عن 30 دقيقة. راقب مستويات الاهتزاز واستمع إلى أي أصوات غير عادية. يجب أن يكون التشغيل العادي سلسًا وهادئًا.

لماذا تشتري منّا؟

We specialize in قطع غيار أطلس كوبكو الأصلية for industrial air compressor systems. We procure the 2903101601 coupling element directly through Atlas Copco (Shanghai) Trading Co., Ltd., so every unit we ship is an original, brand-new, factory-authentic part.

يجمع فريقنا بين المعرفة الفنية بالمنتجات والدعم اللوجستي الفعال. نساعد العملاء على تحديد قطع الغيار المناسبة، والتحقق من أرقام المراجع المتبادلة، وتقديم معلومات شفافة حول الأسعار ومواعيد التسليم. وسواء كنت بحاجة إلى عنصر توصيل واحد لإجراء إصلاح طارئ أو كميات كبيرة لأغراض الصيانة المخطط لها، فإننا نتعامل مع الطلبات من جميع الأحجام بنفس المستوى من الدقة والاحترافية.

هل أنت مستعد للطلب؟

لا تدع عنصر التوصيل البالي يضعف موثوقية ضاغط الهواء الخاص بك من Atlas Copco. عنصر التوصيل 2903101601 متوفر في المخزون وجاهز للشحن الفوري. عملية الطلب بسيطة — ما عليك سوى إرسال رقم القطعة والكمية المطلوبة إلينا، وسنقدم لك عرض أسعار رسمي في غضون يوم عمل واحد.

نقوم بالشحن إلى جميع أنحاء العالم عبر شركات شحن دولية موثوقة، ويمكننا تلبية الطلبات العاجلة لتقليل وقت تعطل معداتك إلى أدنى حد. تتضمن كل شحنة إمكانية تتبع كاملة للمنتج وتغليف "أطلس كوبكو" الأصلي. اتصل بنا اليوم عبر البريد الإلكتروني أو الهاتف، وسيقوم متخصصو قطع غيار الضاغط لدينا بمساعدتك في معرفة الأسعار وتوافر المنتجات والتأكيد الفني. احمِ معداتك — لا تستخدم سوى قطع الغيار الأصلية.

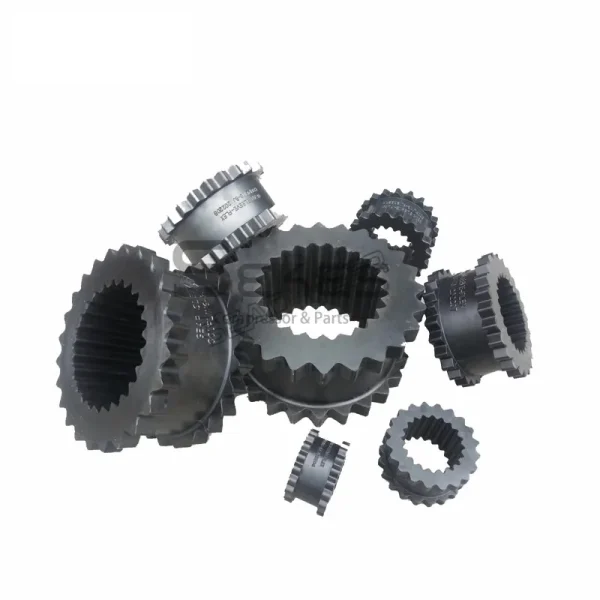

قائمة المزيد من أدوات التوصيل

رقم الجزء	اسم الجزء	رقم الطلب
2204103510	مبيت اقتران C55 نجمة C55 F-09	2204-1035-10
2204114000	وصلة مستقيمة 1/2+X M30X2	2204-1140-00
2204116000	وصلة G1-1/2-PIPE35 WSD C80	2204-1160-00
2204117900	وصلة C80 DD	2204-1179-00
2204117950	وصلة مطاطية من نوع "سبايدر" C80 DD	2204-1179-50
2204154700	وصلة C67 DD	2204-1547-00
2204154750	وصلة مرنة من نوع "سبايدر" C67 DD	2204-1547-50
2204155700	مبيت الوصلة c67 dd	2204-1557-00
2204211900	وصلة مستقيمة 1+XM36 داوتي	2204-2119-00
2205104810	توصيل الأنابيب	2205-1048-10
2205134200	المقرنة HP40-50/kW30-37	2205-1342-00
2205134300	المقرنة HP60-75/kW45-55	2205-1343-00
2205134410	وصلة المقياس	2205-1344-10
2205135935	الاقتران	2205-1359-35
2205160116	وصلة المقياس	2205-1601-16
2205190437	الاقتران	2205-1904-37
2205195845	الاقتران	2205-1958-45
2014503143	عنصر التوصيل	2014-5031-43
1627423003	عنصر اقتران المحرك	1627-4230-03
1627413040	حشية، وصلة التفريغ	1627-4130-40
1627423002	عنصر اقتران المحرك (QSI370i)	1627-4230-02
1627423003	عنصر اقتران المحرك ( QSI500i )	1627-4230-03
1627413040	حشية، وصلة التفريغ	1627-4130-40
1627423002	عنصر اقتران المحرك (QSI370i)	1627-4230-02
1627423003	عنصر اقتران المحرك ( QSI500i )	1627-4230-03
1627423003	عنصر توصيل المحرك (125 حصان)	1627-4230-03
2014200338	عنصر اقتران المحرك (200 حصان)	2014-2003-38
2014200338	عنصر اقتران المحرك (150 حصان، 100 رطل لكل بوصة مربعة)	2014-2003-38
1627423004	عنصر اقتران المحرك (200 حصان، 125 رطل لكل بوصة مربعة)	1627-4230-04
1627413041	وصلة التفريغ بالحشية	1627-4130-41
1627423005	عنصر اقتران المحرك	1627-4230-05
1627413041	وصلة التفريغ بالحشية	1627-4130-41
1627423005	عنصر اقتران المحرك	1627-4230-05
1627413041	وصلة التفريغ بالحشية	1627-4130-41
2013200648	حشية، وصلة التفريغ	2013-2006-48
1627423003	عنصر اقتران المحرك (QSI)	16274230-03
2014200484	عنصر اقتران المحرك (QGV)	2014-2004-84
2014200335	عنصر اقتران المحرك (20/25/30 حصان)	2014-2003-35
2014200340	عنصر توصيل المحرك (40/50 حصان)	2014-2003-40
1625390280	وصلة العنكبوت	1625-3902-80
1634100029	وصلة فيتوليك	1634-1000-29
1637000156	وصلة مرنة	1637-0001-56
1089057470	وصلة فيتوليك	1089-0574-70
1089063729	وصلة مرنة	1089-0637-29
2014503142	42/55 عنصر ربط "ريد سبايدر"	2014-5031-42
2014503143	عنصر التوصيل	2014-5031-43
2013200649	وصلة تفريغ الحشية 2.00	2013-2006-49
1627423003	عنصر اقتران المحرك	1627-4230-03
1627413040	حشية، وصلة التفريغ	1627-4130-40
1627423002	عنصر اقتران المحرك (QSI370i)	1627-4230-02
