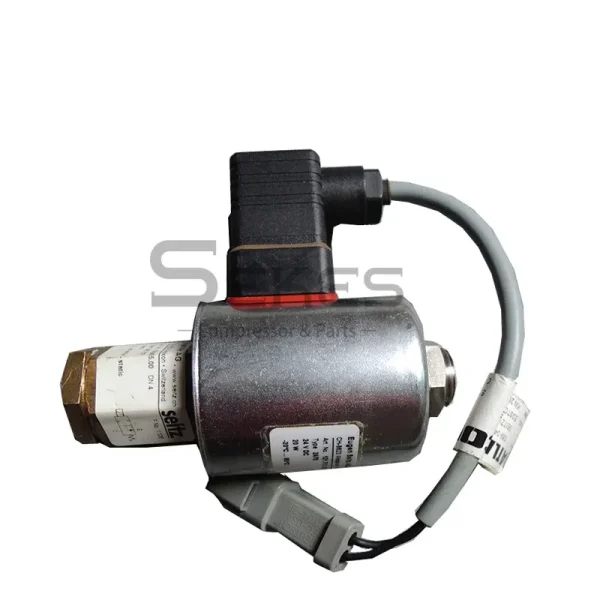

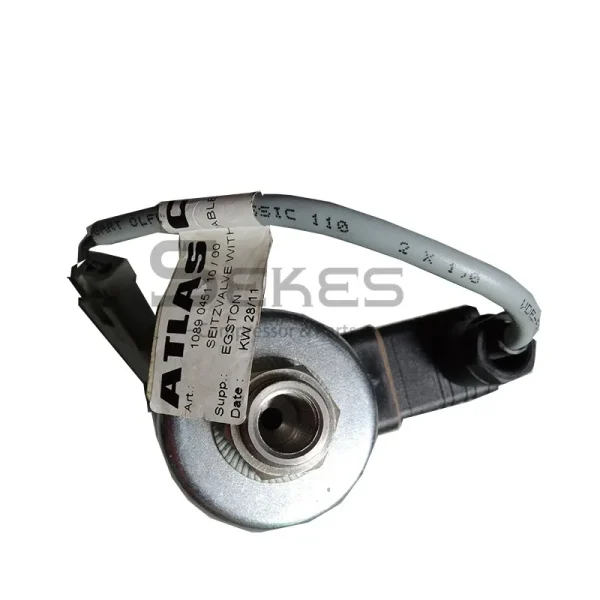

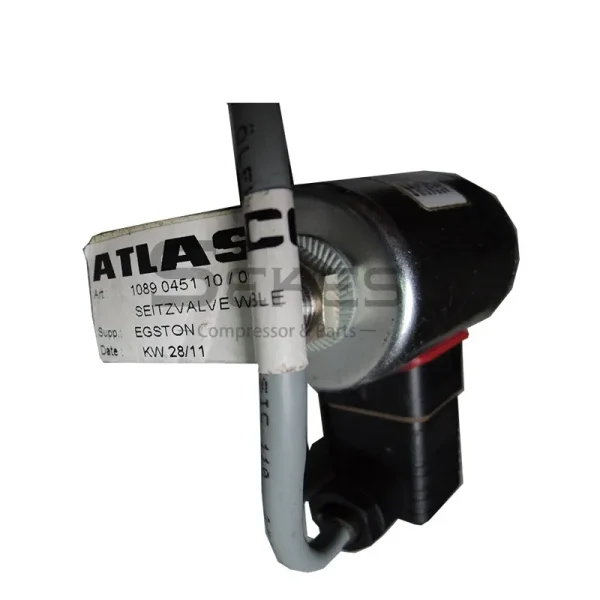

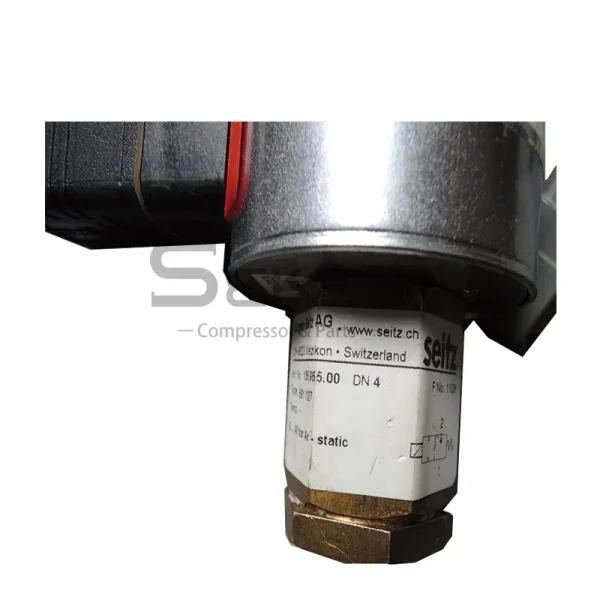

1089045107 (=1089045110): ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

Электромагнитный клапан Atlas Copco 1089045107 (=1089045110) является ключевым электромеханическим компонентом, разработанным специально для систем воздушных компрессоров Atlas Copco. Электромагнитный клапан Atlas Copco является эталоном надежности и инженерного совершенства. Этот компонент — не просто запасная часть; он является основой эффективных циклов нагрузки/разгрузки и регулирования давления в портативных воздушных компрессорах Atlas Copco.

Введение

Произведено в Чешской Республике компанией Atlas Copco, соленоидный клапан Atlas Copco 1089045107 (=1089045110) обеспечивает точное и надежное регулирование расхода сжатого воздуха и смазочного масла, выступая в качестве важнейшего звена в автоматизации компрессора, обеспечении безопасности и регулировании нагрузки/разгрузки. Мы приобрели его напрямую у компании Atlas Copco (Shanghai) Trading Co., Ltd. в качестве совершенно новой оригинальной запчасти, что гарантирует полную совместимость и стабильную работу с Воздушные компрессоры Atlas Copco. As a key component in industrial pneumatic systems, the solenoid valve controls fluid flow via electromagnetic actuation, enabling rapid switching and accurate regulation for smooth compressor operation. Designed for demanding industrial environments, it combines robust construction, precision engineering, and strict quality control—hallmarks of Atlas Copco’s global manufacturing standards.

Технические характеристики продукта

Ниже приведены подробные технические характеристики электромагнитного клапана Atlas Copco 1089045110, включая информацию о детали, габаритные размеры и основные характеристики:

Преимущества продукции

1. Настоящее оригинальное качество и идеальная совместимость
As a 100% genuine original Atlas Copco part, this solenoid valve adheres to the brand’s strict manufacturing and testing standards. It matches Atlas Copco compressor system specifications exactly, ensuring seamless integration with existing control circuits, sensors, and PLC systems. No modification is required during installation, eliminating compatibility risks and ensuring consistent performance as the original component.

2. Точное машиностроение и оперативное реагирование
Клапан оснащен высокопроизводительной электромагнитной катушкой и прецизионно обработанным сердечником, что обеспечивает время отклика в миллисекундах для точного регулирования расхода. Он точно контролирует поступление воздуха, сброс давления и расход смазочного масла, обеспечивая стабильное переключение между режимами нагрузки и разгрузки компрессора. Такая точность позволяет оптимизировать энергоэффективность и предотвратить колебания давления, которые нарушают работу системы.

3. Прочная конструкция для суровых промышленных условий
Клапан, изготовленный из высококачественных металлических сплавов и оснащенный уплотнениями из FKM промышленного класса, устойчив к коррозии, износу и высоким температурам (диапазон рабочих температур: от -15 °C до 60 °C). Катушка герметизирована вакуумной эпоксидной смолой для защиты от влаги, вибрации и электромагнитных помех, что делает ее пригодной для использования в запыленных, влажных или подверженных сильной вибрации промышленных условиях. Благодаря сроку службы более 20 000 часов частота технического обслуживания и количество внеплановых простоев сводятся к минимуму.

4. Надежная безопасность и снижение затрат на техническое обслуживание
Являясь ключевым элементом защитных цепей компрессора, он обеспечивает быстрое сброс давления при превышении допустимого давления или температуры, защищая оборудование и персонал. Его надежная работа снижает риск утечек, заклинивания сердечника клапана и других типичных неисправностей, что позволяет сократить расходы на техническое обслуживание и повысить общую производительность.

Принцип работы

The Atlas Copco solenoid valve operates on electromagnetic actuation principles. When the electromagnetic coil receives a 24V DC electrical signal from the compressor controller, it generates magnetic force that pulls the valve core, opening the fluid passage. When de-energized, a high-strength spring resets the valve core, closing the passage. This on-off motion precisely controls the flow of compressed air or lubrication oil, regulating compressor loading/unloading, automatic drainage, and safety relief functions.

Этапы установки

Правильная установка гарантирует оптимальную работу и долговечность. Следуйте этой пошаговой инструкции:

1. Pre-Installation Safety: Power off the compressor and fully release pipeline pressure to avoid accidents. Disconnect the power supply and lock out the system to prevent accidental startup.
2. Снимите старый клапан: Disconnect the electrical connector from the old solenoid valve. Use a wrench to loosen and remove the mounting bolts, then take out the old valve. Note the installation direction for reference.
3. Clean the Mounting Surface: Wipe the mounting area with a lint-free cloth and isopropyl alcohol to remove debris, old sealant, or corrosion—this ensures a tight, leak-free seal.
4. Install the New Valve: Align the new Atlas Copco 1089045110 solenoid valve with the mounting position, ensuring the valve’s flow direction arrow matches the pipeline medium flow. Hand-tighten the bolts, then torque them to the manufacturer’s recommended value (do not overtighten to avoid thread damage).
5. Reconnect Electrical Wiring: Connect the electrical connector securely, ensuring correct polarity (positive to red wire, negative to black wire). Avoid stretching or bending wires excessively.
6. Тестовая операция: Restore power and start the compressor. Run a test cycle to verify the valve actuates smoothly, controls flow accurately, and has no leaks. Check for abnormal noise or pressure fluctuations during operation.

Варианты применения

Мы убедились, что клапан 1089045107 (=1089045110) совместим со следующими моделями и сериями компрессоров Atlas Copco:

• Серия XATS: XATS 487, 528, 800, 850, 1050, 1200 .
• Серия XAVS: XAVS 407, 448, 900, 1000 .
• Серия Heavy-Duty XR: XRS 396, 606, 750, 830, 1000; XRHS 366, 506, 650, 666, 800, 836, 888, 1100; XRVS 336, 476, 577, 647, 700, 1000, 1100 .
• Серии XAXS и XAMS: XAXS 560, 600; XAMS 527, 850, 1150.
• Дополнительные модели: V21, V28, H23, X28 и различные модели с комбинацией CD-плееров.

Если вашей модели нет в списке, обратитесь в наш отдел продаж для проверки.

Почему выбирают нас?

Upgrade your Atlas Copco compressor system with the genuine original 1089045110 solenoid valve from ACD! We guarantee 100% genuine original parts sourced directly from Atlas Copco (Shanghai) Trading Co., Ltd., with no counterfeit or aftermarket substitutes. Our products feature strict quality inspection, competitive pricing ($150 excl. VAT), and fast global delivery.

Независимо от того, нужна ли вам одна запасная часть или требуется оптовая поставка для технического обслуживания, наша команда профессионалов предоставит вам комплексные услуги — от технических консультаций до послепродажного обслуживания. Избегайте незапланированных простоев и обеспечьте максимальную эффективность работы вашего компрессора Atlas Copco. Свяжитесь с нами сегодня, чтобы уточнить наличие товара на складе, получить подробное коммерческое предложение и оформить заказ!
