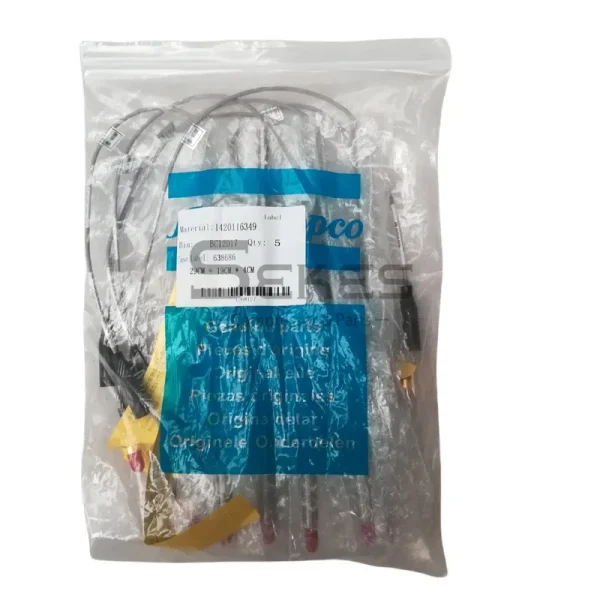

1420116349: ДАТЧИК ВИБРАЦИИ

Новый оригинальный вибрационный датчик Atlas Copco 1420116349 представляет собой высокоточный бесконтактный датчик смещения, разработанный для непрерывного мониторинга вибрации в режиме реального времени на безмасляных центробежных воздушных компрессорах Atlas Copco, в том числе на Серии ZH и ZH+. Этот датчик, изготовленный в Японии в соответствии с самыми строгими стандартами качества и точности размеров, является основой системы механической защиты компрессора — он обнаруживает аномальную вибрацию вала до того, как она приведет к дорогостоящему или катастрофическому выходу оборудования из строя.

1. Введение продукта

Датчик работает по принципу индукции вихревых токов. Как объясняют специалисты по измерениям, “сам датчик представляет собой катушку проволоки, на которую подается высокочастотный переменный ток (AC)”, создающий магнитное поле, которое индуцирует вихревые токи в поверхности прилегающего вращающегося вала. Зазор между наконечником зонда и поверхностью вала определяет степень магнитной связи, а изменения в этом зазоре, представляющие собой вибрацию вала, непрерывно преобразуются в калиброванный выходной сигнал напряжения. Эта технология бесконтактного измерения позволяет датчику отслеживать фактическое движение вала в режиме реального времени без какого-либо механического контакта или износа.

В центробежных компрессорах Atlas Copco этот сигнал вибрации поступает непосредственно в систему управления Atlas Copco Elektronikon® - запатентованную компанией передовую электронную платформу мониторинга и управления. Elektronikon® обрабатывает выходные данные датчика для отслеживания уровня вибрации в соответствии с установленными на заводе пороговыми значениями безопасности и инициирует защитное отключение при обнаружении аномальных условий, предотвращая повреждение подшипников, рабочих колес и других дорогостоящих вращающихся компонентов.

Собственная инженерная документация Atlas Copco подтверждает, что вибродатчики устанавливаются в подшипниковых узлах валов-шестерен центробежных компрессоров, а в конструкции компрессоров компании серии T специально предусмотрена интеллектуальная вставная архитектура, которая обеспечивает “легкий доступ ко всем вращающимся деталям, таким как сухие торцевые уплотнения, рабочие колеса, подшипники или вибродатчики” (Atlas Copco Gas and Process - Driving Centrifugal Compressor Technology).

Мы как Дилер воздушных компрессоров Atlas Copco, поставляет эту деталь непосредственно с завода Atlas Copco (Shanghai) Trading Co., Ltd. Каждое поставляемое нами устройство является абсолютно новым, подлинным оригинальным продуктом Atlas Copco - произведенным в Японии в соответствии с глобальной системой управления качеством Atlas Copco, полностью совместимым с существующей архитектурой мониторинга и управления.

Технические характеристики

Параметр	Подробности
Название детали	Вибрационный зонд
Номер детали	1420116349
Бренд	Atlas Copco
Страна происхождения	Япония (JP)
Код ТН ВЭД / Тарифный код	90318080
Цена по списку	USD $150.00 без НДС
Ширина	190 мм
Высота	40 мм
Длина	290 мм
Вес	170 g
Принцип измерения	Вихревые токи / бесконтактное перемещение
Первичное применение	Безмасляные центробежные воздушные компрессоры Atlas Copco серии ZH / ZH+
Функция мониторинга	Измерение вибрации и смещения вала в режиме реального времени
Совместимость систем управления	Контроллер Atlas Copco Elektronikon庐
Положение установки	Близость корпуса подшипника / вала-шестерни
Статус части	Совершенно новая, подлинная оригинальная деталь Atlas Copco

Тарифная классификация HS 90318080 охватывает инструменты, приборы и машины для измерения или проверки (Главное таможенное управление Китайской Народной Республики, Перечень таможенных тарифов), что отражает функцию точного измерения данного компонента.

Преимущества продукции

✅ Бесконтактное измерение защищает как датчик, так и вал

Поскольку вибродатчик использует вихретоковую технологию для измерения смещения вала без физического контакта, он создает нулевую механическую нагрузку на вращающийся вал и не подвергается износу при контакте. Как отмечается в справочной библиотеке прецизионных датчиков компании Vibromera, вихретоковые бесконтактные датчики “почти повсеместно используются в таких машинах, как большие паровые и газовые турбины, центробежные и осевые компрессоры, турбогенераторы, большие насосы и двигатели, оснащенные подшипниками скольжения или цапф”, именно потому, что они обеспечивают надежные и точные показания в сложных условиях, где контактные датчики быстро разрушаются (Vibromera, Proximity Probe Reference, 2025).

✅ Раннее предупреждение в режиме реального времени - остановите сбои до их начала

Датчик непрерывно измеряет вибрацию вала и передает оперативные данные в контроллер Elektronikon®. Специалисты службы измерения вибрации компании Atlas Copco заявляют, что их диагностические инструменты способны в режиме реального времени “выявлять ранние признаки таких проблем, как износ подшипников, нестабильность ротора, несоосность или дисбаланс”, и этот датчик является основным оборудованием, обеспечивающим такое обнаружение. Своевременное выявление этих аномалий позволяет командам технического обслуживания планировать вмешательство до того, как незначительные дисбалансы приведут к серьезным отказам.

✅ Прямая интеграция с системой Atlas Copco Elektronikon®

Датчик 1420116349 спроектирован и откалиброван для взаимодействия с платформой мониторинга и управления Elektronikon®. Система Elektronikon®, которую компания Atlas Copco называет “передовой в области надежности”, может запускать автоматические защитные отключения, регистрировать историю вибраций и генерировать предупреждения об обслуживании на основе выходного сигнала зонда (Руководство пользователя Atlas Copco Elektronikon®). Использование оригинального датчика с заводской калибровкой гарантирует, что сигнальная цепочка от датчика до контроллера работает в пределах заданных параметров, исключая ложные срабатывания или пропуски аномальных событий.

✅ Предотвращение очень дорогостоящих незапланированных простоев

Компания Atlas Copco подчеркивает, что “непредвиденные простои и растущие счета за электроэнергию являются одними из самых дорогостоящих рисков для промышленных операторов сегодня” (Бен Джон, менеджер направления Industrial Air, Atlas Copco, 2025 г.). Центробежные компрессоры, работающие без функционального вибродатчика, работают вслепую, не замечая развивающихся механических неисправностей. Один незамеченный отказ подшипника или дисбаланс ротора может разрушить крыльчатку, элементы редуктора и уплотнения вала, превратив недорогую замену датчика в шестизначный ремонт. Датчик 1420116349 обеспечивает защиту, которая позволяет избежать подобного сценария.

✅ Японское прецизионное производство - создано для суровых промышленных условий

Изготовленный в Японии, датчик выполнен из передовых материалов, которые выдерживают высокие рабочие температуры, акустические вибрации и масляный туман, характерные для корпусов центробежных компрессоров. Сам вихретоковый чувствительный элемент герметично закрыт, что защищает катушку в сборе от загрязнения, влаги и механических ударов, обеспечивая стабильный выход сигнала в течение всего срока службы в сложных условиях эксплуатации.

✅ 100% Подлинная оригинальная деталь Atlas Copco - полное отслеживание

Каждый датчик, поставляемый нами исключительно от компании Atlas Copco (Shanghai) Trading Co., Ltd., имеет полную гарантию качества глобальной цепи поставок Atlas Copco. Допуски на размеры, выходные характеристики сигнала и спецификации разъемов идентичны тем, что установлены на заводе, что обеспечивает совместимость по принципу "подключи и работай" и не требует повторной калибровки. По запросу предоставляется документация о происхождении, обеспечивающая полную прослеживаемость от производителя до конечного пользователя.

Отзывы покупателей

★★★★★

“Наш центробежный компрессор Atlas Copco ZH сработал сигнализацией вибрации, и нам срочно понадобился оригинальный запасной датчик. Компания ACD сразу подтвердила наличие товара на складе и отправила его в тот же день. Датчик с номером 1420116349 установился без проблем, калибровка прошла без затруднений — контроллер Elektronikon сразу же принял сигнал. Компрессор возобновил работу в течение нескольких часов. Отличная оперативность со стороны профессиональной команды”.”

- Г-н Чен, инженер по приборам и контролю, нефтехимический завод

★★★★★

“Мы строго соблюдаем графики планового технического обслуживания наших центробежных компрессоров Atlas Copco. Компания ACD поставила оригинальный датчик вибрации с полным комплектом документации от производителя, что было необходимо нашей службе контроля качества. Размеры деталей и технические характеристики разъёмов полностью соответствовали заводским стандартам — никаких проблем с монтажом. С момента установки датчик стабильно работает уже три месяца. Теперь ACD является нашим предпочтительным поставщиком оригинальных запчастей Atlas Copco”.”

- Г-жа Хуанг, менеджер по техническому обслуживанию, предприятие по производству полупроводников

★★★★★

“У нас периодически возникали сбои в сигнале вибрации, причиной которых, как мы установили, был вышедший из строя датчик. Замена его на эту оригинальную запчасть Atlas Copco, приобретённую в компании ACD, полностью устранила ложные срабатывания. Сигнал на выходе чистый и стабильный. Цена была разумной, доставка — быстрой, а специалисты ACD оказали ценную техническую поддержку в процессе выбора. Настоятельно рекомендую”.”

- Г-н Лю, инженер по надежности, крупный пищевой комбинат

Готовы сделать заказ?

Неисправный датчик вибрации оставляет ваш центробежный компрессор Atlas Copco без защиты - каждый час работы становится риском для ваших подшипников, рабочих колес и непрерывности производства.

Мы поддерживаем складские запасы оригинальных запасных частей Atlas Copco, поставляемых напрямую из официальной цепочки поставок. Если вам нужна срочная замена для восстановления системы защиты или вы формируете запас запасных частей для планового обслуживания, наша команда быстро, с полным отслеживанием и по конкурентоспособным ценам поставляет оригинальные запасные части, чтобы обеспечить защиту и производительность вашего предприятия.

📩 Свяжитесь с нами прямо сейчас, чтобы подтвердить наличие товара на складе, запросить официальное коммерческое предложение или получить консультацию специалиста по выбору детали для вашей конкретной модели компрессора. Наша техническая команда отвечает в течение 24 часов.

🔒 Полная прослеживаемость гарантирована - подлинные документы о происхождении Atlas Copco предоставляются по запросу.

🚀 Быстрая отправка со склада | Конкурентоспособные цены | Профессиональная послепродажная техническая поддержка

Не позволяйте компрессору работать «вслепую» — восстановите защиту от вибрации с помощью оригинального датчика Atlas Copco от компании ACD.

Ссылки

1. Control.com. Измерение вибрации машин - Датчики вибрации Учебник. Получено с сайта https://control.com/textbook/machine-vibration-measurement/vibration-sensors/.
2. Вибромера. (2025). Что такое бесконтактный датчик (датчик вихревых токов)? Получено с сайта https://vibromera.eu/glossary/proximity-probe/.
3. Атлас Копко. (2025). Бесплатные услуги по измерению вибрации - оптимизируйте производительность компрессора. Получено с сайта https://www.atlascopco.com/en-ae/compressors/air-compressor-blog/free-vibration-measurement-service
4. Atlas Copco Gas and Process. Технология приводных центробежных компрессоров - документация по продукции серии T. Получено с сайта https://www.atlascopco.com/content/dam/atlas-copco/compressor-technique/gas-and-process/documents/.
