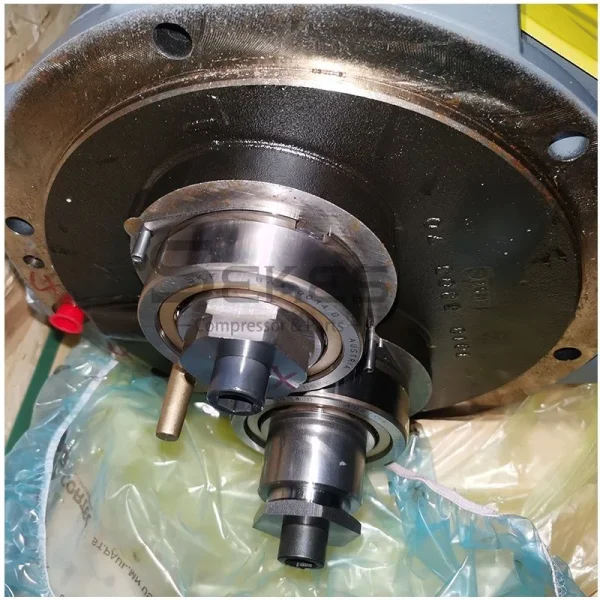

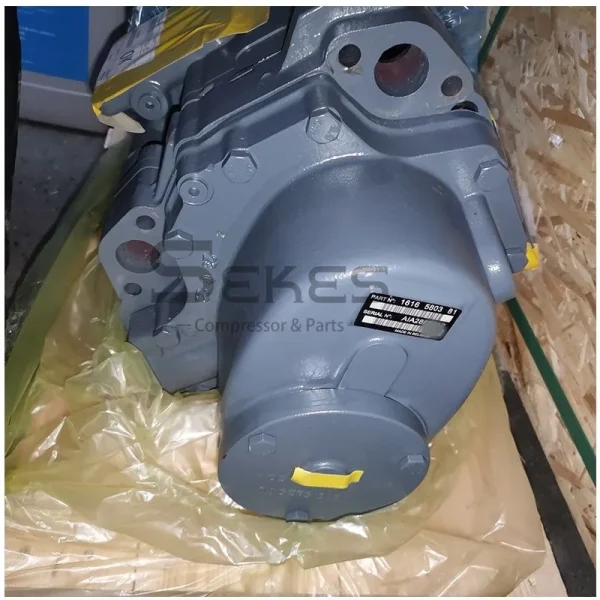

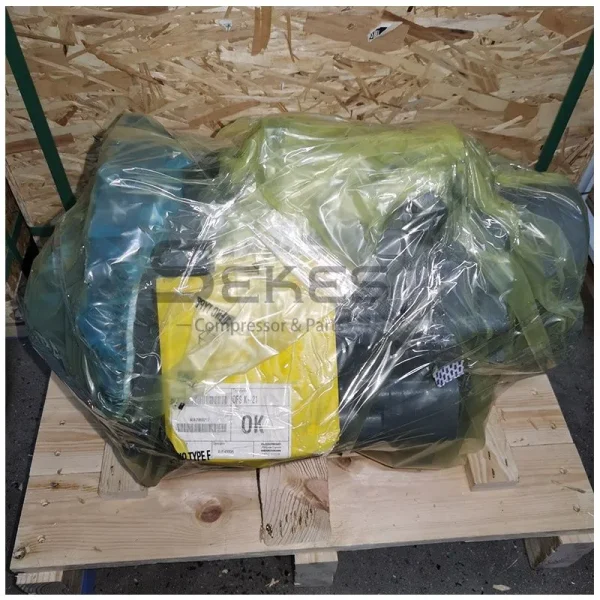

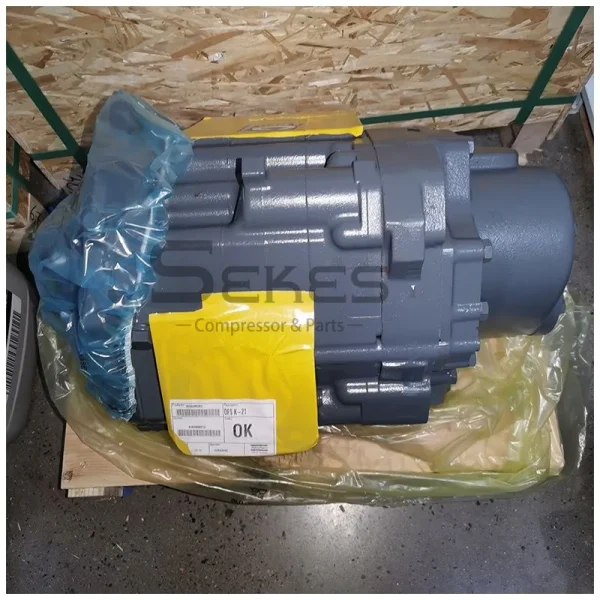

1616580381: Винтовой элемент OFS K-21

Мы поставляем подлинный и оригинальный безмасляный винтовой элемент воздушного блока Atlas Copco 1616580381 OFS K-21 — совершенно новую оригинальную деталь, поставляемую напрямую от компании Atlas Copco (Shanghai) Trading Co., Ltd. Этот винтовой элемент составляет сердце компрессоров безмасляных серий ZR и ZT компании Atlas Copco, и предприятия, использующие безмасляные пневматические системы, полагаются на него для обеспечения отсутствия масляных примесей в сжатом воздухе при поддержании номинального расхода и давления.

Компания ACD опирается на более чем десятилетний целенаправленный опыт в сфере продаж и технического обслуживания компрессоров Atlas Copco, чтобы помочь инженерным и закупочным подразделениям с уверенностью подбирать, проверять и устанавливать данный компонент.

Введение продукта

Внутри безмасляный воздушный компрессор, пара точно обработанных роторов, подобранных по параметрам, взаимодействует без прямого контакта. При вращении роторы захватывают поступающий воздух на входе и продвигают его по всей длине ротора к выпускному отверстию, повышая его давление исключительно за счет механического сжатия. В эту камеру сжатия не попадает смазочное масло. Специальное уплотнение вала и лабиринтная система или узел с углеродными кольцами отделяют смазываемые маслом подшипники от воздушного канала, что позволяет компрессору подавать безмасляный воздух класса 0 на последующие технологические процессы.

Обозначение OFS K-21 указывает на конкретный размер и профиль ротора данной модели в линейке безмасляных винтовых компрессоров Atlas Copco, при этом инженеры Atlas Copco разрабатывают геометрию ротора, покрытие и зазоры для каждого размера с учетом заданных номинальных значений расхода и давления.

Предприятия, на которых в сжатом воздухе недопустимо наличие даже малейших следов масла — фармацевтическое производство, производство полупроводников, переработка продуктов питания и напитков, а также производство электроники — зависят от такого уровня инженерной точности. Поскольку чистота выходного воздуха и энергоэффективность напрямую зависят от качества изготовления ротора, предприятия, заменяющие изношенный или поврежденный элемент, получают максимальную выгоду при установке детали, изготовленной с соблюдением оригинальных заводских допусков, а не детали с неопределенной историей производства.

Параметры продукта

Преимущества продукции

Подлинное оригинальное изделие: Компания Atlas Copco производит элемент OFS K-21 в Бельгии в соответствии с собственной системой качества, а компания ACD закупает каждую единицу в новом состоянии напрямую у компании Atlas Copco (Shanghai) Trading Co., Ltd., поэтому геометрия ротора, покрытие и внутренние зазоры соответствуют заводским техническим условиям для серии ZR/ZT, для которой он предназначен.

Проверенная безмасляная компрессия: Профиль ротора и конструкция уплотнений обеспечивают полную изоляцию смазочного масла от камеры сжатия, что позволяет поддерживать качество безмасляного воздуха, необходимое для производственных процессов в фармацевтической, полупроводниковой и пищевой отраслях.

Восстановленные номинальные рабочие характеристики: Поскольку данная деталь изготовлена с соблюдением исходных допусков, она восстанавливает расчетные значения расхода и давления нагнетания компрессора, благодаря чему отпадает необходимость в компенсационных регулировках в других частях системы.

Документально подтверждённая прослеживаемость: Компания ACD к каждой поставке прилагает информацию об артикуле Atlas Copco, стране происхождения и документацию по поставкам, что обеспечивает отделам закупок и контроля качества четкий документальный след для проведения аудитов и ведения учета оборудования.

Прямая техническая поддержка: Благодаря более чем десятилетнему практическому опыту работы с компрессорами Atlas Copco техническая команда ACD может подтвердить совместимость деталей с перечнем комплектующих вашего компрессора ещё до оформления заказа, что позволяет снизить риск установки неподходящего элемента.

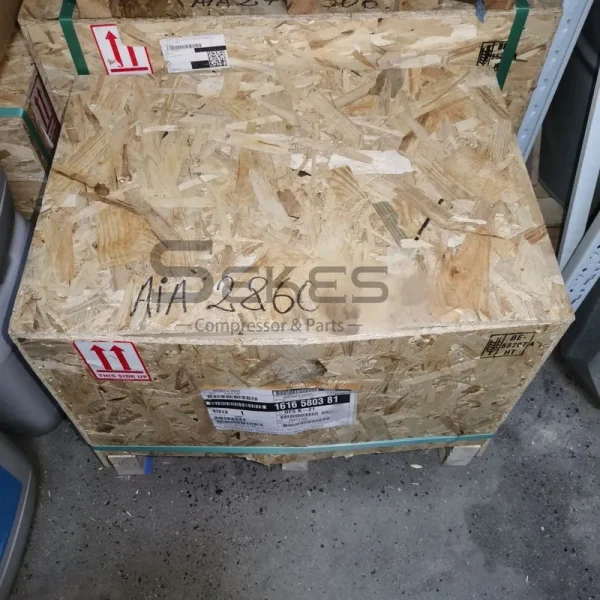

Эффективная логистика: При весе 138 кг и габаритных размерах 62 × 46 × 38 см данное изделие транспортируется и обрабатывается в соответствии с ожиданиями, а компания ACD координирует оформление экспортной документации по коду HS 8414909090 для беспрепятственного таможенного оформления.

Этапы установки

1. Отключите и заблокируйте компрессор, сбросьте давление в системе и дождитесь, пока агрегат остынет, прежде чем открывать корпус воздушного блока.
2. Сверьте артикул сменного элемента, направление вращения ротора и положение ступени с технологической спецификацией компрессора, поскольку безмасляные элементы представляют собой комплектные узлы, и каждая ступень занимает определённое положение.
3. Снимите защитный кожух муфты и отсоедините приводную муфту от существующего элемента, после чего извлеките изношенный элемент из корпуса, следуя инструкциям по техническому обслуживанию.
4. Проверьте износ внутреннего отверстия корпуса, уплотнений вала, а также лабиринтного уплотнения или уплотнения с углеродными кольцами и замените все компоненты комплекта уплотнений, указанные в графике технического обслуживания.
5. Установите новый элемент OFS K-21 в корпус, совместив метки фаз ротора, и затяните крепежные элементы с усилием, указанным в руководстве по техническому обслуживанию компании Atlas Copco.
6. Снова подсоедините муфту привода, установите защитные кожухи на место и убедитесь в правильном зазоре ротора, прежде чем возобновить смазку корпуса подшипника.
7. Восстановите подачу питания, постепенно доведите компрессор до рабочего режима и в течение первоначального периода обкатки следите за показателями давления на выходе, расхода, вибрации и чистоты воздуха, чтобы убедиться, что элемент работает в соответствии с техническими характеристиками.

Почему выбирают нас?

Мы официальный дилер компании «Atlas Copco» обладая более чем десятилетним опытом работы в сфере продаж и технического обслуживания воздушных компрессоров Atlas Copco. Каждый элемент OFS K-21, покидающий наш склад, представляет собой абсолютно новый оригинальный узел, приобретенный напрямую у компании «Atlas Copco (Shanghai) Trading Co., Ltd.», а не восстановленный узел или неоригинальный аналог. Наша техническая команда перед отправкой проверяет совместимость элемента с конкретной моделью вашего компрессора, готовит полный пакет экспортной документации для беспрепятственного проведения трансграничной сделки и остается на связи для оказания помощи по установке после того, как элемент поступит на ваш объект.

Если вашему безмасляному компрессору серии ZR или ZT требуется замена воздушного блока, свяжитесь с компанией ACD уже сегодня, чтобы получить официальное ценовое предложение, информацию об актуальном наличии на складе и подтверждение сроков поставки детали с номером 1616580381. Наши инженеры могут проанализировать спецификацию вашего компрессора, подтвердить правильность выбора элемента и расположение ступеней, а также организовать быструю отгрузку с оформлением сопроводительной документации, чтобы обеспечить соответствие подачи безмасляного воздуха техническим требованиям с минимальным временем простоя.

Список дополнительных безмасляных винтовых элементов
