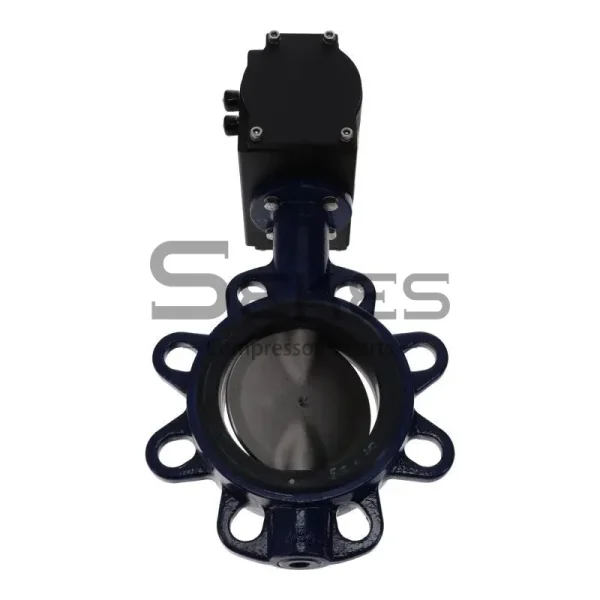

1617653880: Дроссельная заслонка DN100

Дроссельная заслонка Atlas Copco 1617653880 DN100 — это высокоточный узел регулирования расхода, разработанный специально для адсорбционных (осушительных) воздухоосушителей Atlas Copco.

Обзор продукта

The butterfly valve plays a mission-critical role in directing compressed air between the twin desiccant towers — managing both the active drying cycle and the regeneration cycle that restores the desiccant material to full capacity. Without a properly functioning butterfly valve, the continuous, uninterrupted supply of dry compressed air that modern industrial processes demand becomes impossible to maintain.

Адсорбционные осушители Atlas Copco rely on pressure swing adsorption (PSA) technology. In a two-tower setup, one desiccant vessel adsorbs moisture from incoming compressed air while the other regenerates by purging its accumulated water vapor. The switching of airflow paths between these two towers is automated by valves like this DN100 butterfly valve (1617653880). When the valve opens or closes on command from the dryer controller, it redirects the wet compressed air stream and the regeneration purge air with precise timing — typically on cycles of five to ten minutes — ensuring the system delivers a continuous pressure dew point as low as −40 °C without any interruption to production.

Эта оригинальная запасная часть Atlas Copco соответствует заводским допускам по диаметру внутреннего прохода трубы (DN100 = номинальный диаметр 100 мм), рабочему давлению и требованиям к усилию привода для моделей осушителей, для которых она предназначена. Использование оригинальной запчасти исключает риск несоответствия размеров, преждевременного выхода уплотнений из строя или незапланированных простоев, которые часто возникают при использовании не оригинальных компонентов.

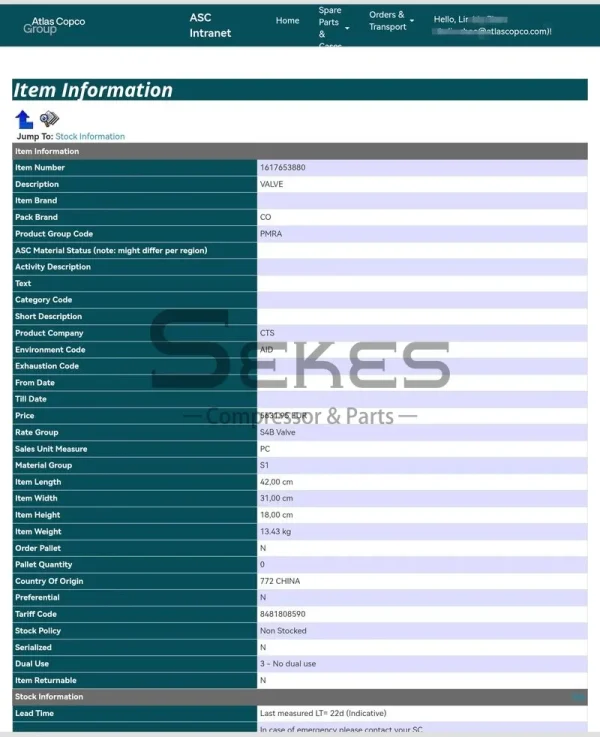

Технические характеристики продукта

Применение и совместимость

Данный дроссельный клапан 1617653880 разработан для использования в адсорбционных осушителях воздуха серии Atlas Copco, где номинальный диаметр DN100 соответствует размеру магистрального трубопровода технологического воздуха. В автоматическом цикле осушителя контроллер посылает сигнал на привод клапана, в результате чего диск поворачивается на 90 градусов и переключает путь потока сжатого воздуха с осушительной колонны на регенерационную и наоборот. Это переключение, повторяющееся тысячи раз в течение срока службы осушителя, требует использования клапана, который обеспечивает герметичность под давлением, имеет низкий крутящий момент для минимизации износа привода и выдерживает циклические механические нагрузки при непрерывной работе с поворотом на четверть оборота.

К отраслям, в которых этот компонент играет важную роль, относятся фармацевтическое производство (где качество воздуха, соответствующее стандарту ISO 8573-1 класса 2 или выше, обеспечивает сохранность продукции), производство электроники и полупроводников (где влага приводит к снижению выхода готовой продукции и коррозии чувствительных компонентов), переработка продуктов питания и напитков (где сухой воздух предотвращает загрязнение и дефекты упаковки), а также линии окраски автомобилей (где вода в сжатом воздухе вызывает дефекты лакокрасочного покрытия и затраты на доработку).

Преимущества продукции

Точная размерная подгонка
Изготовлено с соблюдением оригинальных допусков компании Atlas Copco для трубопроводов диаметром DN100, что обеспечивает герметичное прилегание и правильную настройку момента затяжки привода уже при первой установке.

Увеличенный срок службы
Оригинальные уплотнения и материалы дисков выдерживают нагрузки, связанные с многоцикловой усталостью при непрерывной переключении вышки, что позволяет сократить частоту их замены по сравнению с неоригинальными аналогами.

Гарантийное обслуживание
Установка оригинальных запчастей позволяет сохранить действие гарантии на осушитель и дает право на участие в сертифицированных программах технического обслуживания компании Atlas Copco.

Снижение совокупной стоимости владения
Предотвращение утечек из клапанов, внеплановых остановок оборудования и загрязнения осушителя значительно перевешивает разницу в первоначальных затратах по сравнению с использованием неоригинальных комплектующих.

Стабильное качество воздуха
Надежная система переключения колонн обеспечивает стабильность точки росы давления в соответствии с проектными требованиями, круглосуточно защищая последующее оборудование и качество технологического процесса.

Полная замена
Идентичный заводской детали и геометрии компонента означает отсутствие необходимости в модификациях, отсутствие неожиданностей при повторном вводе в эксплуатацию и более быстрое возобновление полноценного производства.

Инструкция по установке

1. Отключите сушильную машину от сети: Отключите адсорбционную сушилку и сбросьте давление во всей системе до атмосферного. Заблокируйте и промаркируйте источник электропитания сушилки в соответствии с процедурой отключения электроэнергии, действующей на вашем объекте.
2. Сброс остаточного воздуха: Откройте ручной сливной или сбросный клапан на сушильной машине, чтобы убедиться в отсутствии давления в системе, прежде чем разъединять трубы.
3. Отсоедините привод: Отсоедините трубопроводы подачи воздуха пневматического привода и кабель сигнала обратной связи по положению от имеющегося в наличии узла дроссельной заслонки.
4. Открутите крепежные болты фланца: Отвинтите болты фланца, крепящие корпус клапана DN100 между фланцами трубопровода технологического воздуха. Поддержите корпус клапана при отвинчивании последних болтов.
5. Осмотрите фланцы труб: Очистите обе соприкасающиеся поверхности фланцев. Проверьте их на наличие коррозии, царапин или повреждений в местах прилегания прокладок. Замените прокладки на новые, соответствующие требованиям компании Atlas Copco.
6. Установите новый клапан: Установите деталь № 1617653880 между фланцами, выровняв диск в закрытом положении и убедившись, что стрелка, указывающая направление потока на клапане, совпадает с предполагаемым направлением потока сжатого воздуха.
7. Затяните болты фланца: Install and cross-torque all flange bolts to the specified value in the Atlas Copco air dryer service manual to achieve even gasket compression and a leak-free joint.
8. Подключите привод заново и проверьте его работу: Подсоедините питающие трубопроводы пневматического привода и сигнальный кабель. Подведите сжатый воздух к приводу и проверьте полный ход открытия и закрытия на 90 градусов, следя за плавностью работы и отсутствием заклиниваний.
9. Проверка герметичности и повторный ввод в эксплуатацию: Медленно восстановите давление в системе и проведите проверку на герметичность с использованием мыльного раствора на всех разборных соединениях. Верните осушитель в режим автоматической работы и убедитесь, что точка росы по давлению возвращается к заданным значениям в течение первых двух циклов переключения.

Значения моментов затяжки, технические характеристики прокладок и процедуры испытаний при вводе в эксплуатацию см. в руководстве по техническому обслуживанию Atlas Copco, предназначенном конкретно для вашей модели осушителя. Мы готовы оказать техническую поддержку на этапе планирования монтажа.

Свяжитесь с нами

Мы являемся официальным дистрибьютором компании Atlas Copco и обладаем более чем десятилетним опытом работы с промышленными заказчиками по всему Китаю. Мы поставляем данную дроссельную заслонку (артикул 1617653880) напрямую от компании Atlas Copco (Shanghai) Trading Co., Ltd. — каждая поставляемая нами единица продукции является новой, оригинальной и имеет полную прослеживаемость. Свяжитесь с нашей командой сегодня, чтобы уточнить цену, сроки поставки и получить технические рекомендации, адаптированные к вашей модели осушителя и области применения.
